Зарядные устройства для аккумуляторов не отличаются эстетикой. Обычно на них довольно скучно смотреть, и вам приходится утомительно подключать каждую из ваших драгоценных NiMH-ячеек. Однако это не обязательно так, как доказал один трудолюбивый производитель RPi. Позвольте мне представить вам SPINC, привлекательные настольные часы в стиле ретро с управлением от Raspberry Pi Pico, которые также являются зарядным устройством для NiH-аккумуляторов с автоматическим питанием.
Связанный
5 способов запрограммировать Raspberry Pi Pico
Существует несколько способов программирования Raspberry Pi Pico: от базового программирования из командной строки до использования полноценной IDE.
Все о SPINC, самом привлекательном зарядном устройстве, которое вы когда-либо видели
Максимилиан Керн, или Max.К, как его называют в Интернете, занимается разработкой электронных продуктов как профессионально, так и в качестве хобби. Ему пришла в голову идея создать самозарядное зарядное устройство с открытым исходным кодом, которое выглядит настолько великолепно, что вам не захочется прятать его в ящике стола между использованиями.
Он разработал зарядное устройство, помещаемое в привлекательные настольные часы, которые отображают дату и время на монохромном ЖК-дисплее. Чтобы использовать его, вы вставляете NiMH батарею типа АА сверху, а SPINC делает все остальное. Вам даже не придется беспокоиться о том, что батарея вставлена в неправильном положении, поскольку предусмотрена автоматическая коррекция полярности.
Как только аккумулятор полностью заряжен, механизм извлекает его и загружает следующий для продолжения зарядки. Удобный выходной лоток удерживает батарейки до тех пор, пока вы их не вытащите. Зарядное устройство вмещает до семи батареек типа АА для удобства доступа.
SPINC не просто бездумно заряжает ваши батарейки. Когда вы вставляете батарею, он проверяет ее, чтобы убедиться, что это NiMH-батарея типа АА, и проверяет правильную полярность. Если вы вставите обычную щелочную батарею, которую невозможно перезарядить, SPINC обнаружит это и вытолкнет элемент в выходной лоток.
Дисплей настольных часов не просто показывает дату и время. SPINC контролирует напряжение, температуру и время зарядки ваших батарей. Он отображает эту информацию на том же монохромном ЖК-дисплее, который используется для отображения времени и даты.
Как сделать зарядное устройство для настольных часов своими руками

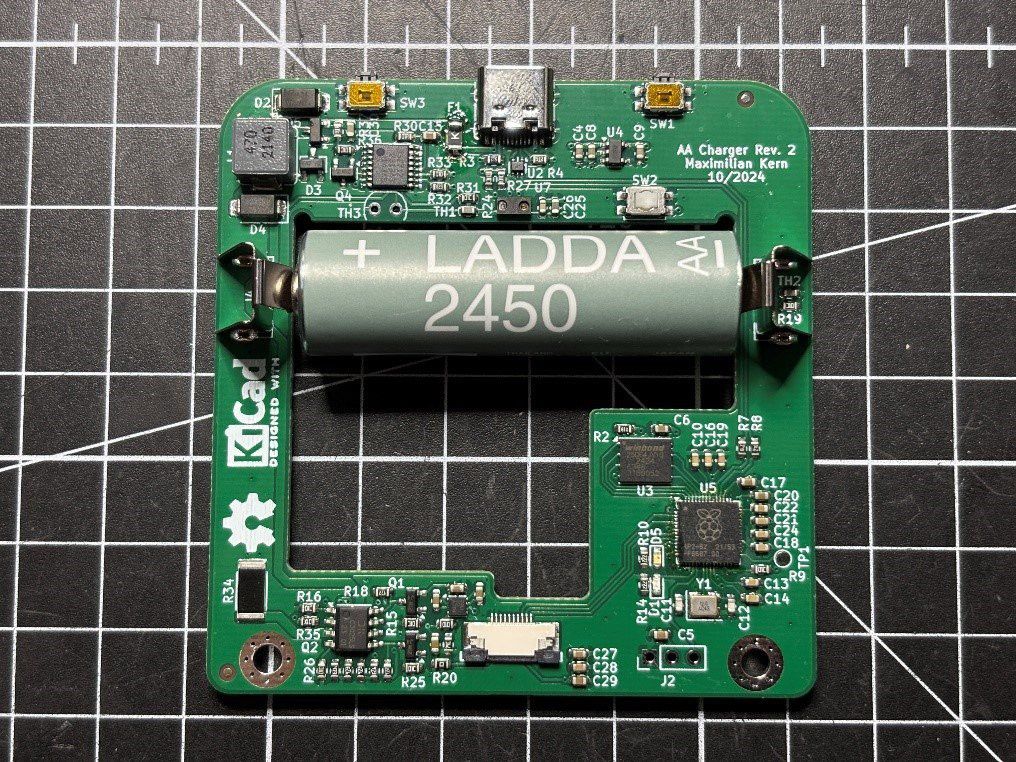

Max.K предоставляет всю информацию и файлы дизайна, необходимые для создания собственного зарядного устройства для аккумулятора настольных часов. На странице проекта GitHub вы найдете файлы макета печатной платы, файлы STL для 3D-печати и необходимый код для Малиновый Пи Пико RP2040 микроконтроллер.
Одним из фантастических преимуществ 3D-печати корпуса является то, что вы не привязаны к цветам. Max.К использует в своем SPINC. Вы можете использовать нить того цвета, который предпочитаете, даже используя несколько цветов. Используя прилагаемые файлы STL, вы можете быстро создать собственную цветовую схему для деталей.
Помимо файлов, включенных в загрузку с GitHub, вот список того, что вам понадобится для создания собственных необычных настольных часов, которые также могут заряжать ваши NiMH-батарейки.
| Компонент | Количество |
|---|---|
| Пользовательская печатная плата | 1 |
| Микроконтроллер Raspberry Pi RP2040. | 1 |
| Контроллер зарядки DS2712 | 1 |
| DMHC3025LSD ИС H-моста | 1 |
| Микросервопривод EMAX ES08A | 1 |
| Острый LS027B7DH01A | 1 |
| Винты М3х5 | 2 |
| 3D-печатные детали | 1 |
Часто вы можете заказать полностью собранную печатную плату у такого поставщика, как PCBWay, включая RP2040, DS2712, микросхему H-моста и все другие электронные компоненты. Таким образом, вам не придется паять компоненты и вы сможете перейти к окончательной сборке. Если у вас нет доступа к 3D-принтеру, такие места, как PCBWay, также предлагают услуги 3D-печати.
Вы можете загрузить все необходимые файлы дизайна, перейдя в репозиторий GitHub для часов/зарядного устройства SPINC.
Связанный
5 проектов Raspberry Pi, которые можно носить
Берите Raspberry Pi куда угодно — буквально.
Как компоненты работают вместе
В этом проекте DS2712 контролирует зарядку и контролирует батареи, чтобы убедиться, что они не перегреваются и не перезаряжаются. MaxВ конструкции .K используется H-мост для переключения полярности при необходимости. Он отметил, что эту задачу можно решить, используя реле в качестве переключателей, управляемых микроконтроллером. Однако это решение было непрактичным при попытке сделать плату как можно меньшей.
Когда вы опускаете батарею в верхнюю часть, оптический датчик приближения на печатной плате заставляет микросервопривод поворачиваться вверх, принимать батарею типа АА и поворачиваться, чтобы правильно разместить ее в механизме зарядки. После зарядки микроконтроллер дает команду микросервоприводу повернуть вниз, опуская батарею в выходной лоток.
Часы дисплея управляются LVGL пользовательского интерфейса. Max.K предоставляет код, но вы можете отредактировать код, чтобы использовать предпочитаемый вами язык. MaxВ конце концов, .K — немец, и он закодировал дисплей для использования немецкого языка.
Это действительно забавный проект, и если бы я использовал NiMH аккумуляторы, я бы с радостью ухватился за возможность его построить. Начните создавать свой подарок сегодня для себя или в качестве невероятно уникального подарка для друга или любимого человека.
